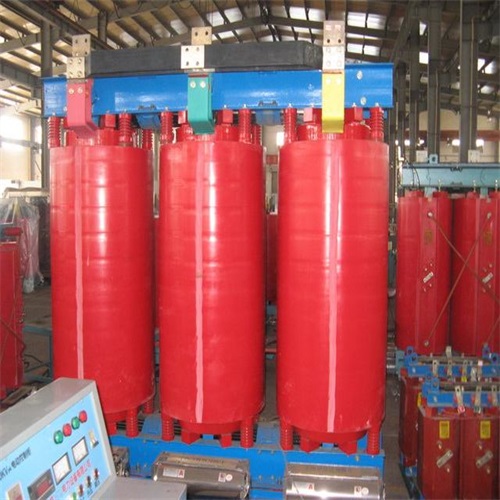

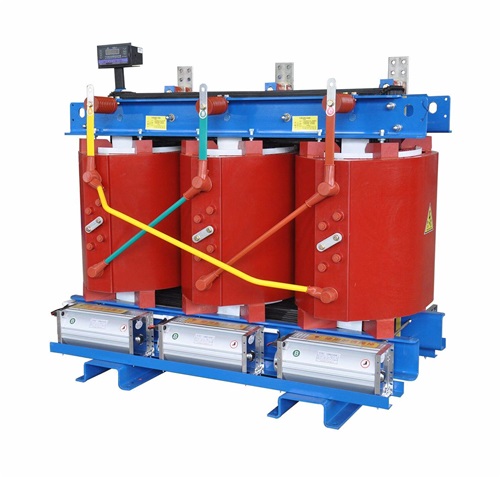

亳州干式变压器装置谐波治理之有源滤波器

作者:亳州干式变压器厂   日期:2020-03-28  人气:232
浏览量:载入中...

  目前,在亳州干式变压器装置中进行谐波治理的一个重要趋势是采用有源滤波器APFActive Power Filter。它通过实时检测电网的电压电流,经运算处理后得到补偿控制指令控制主电路产生谐波补偿电流,此电流与所要滤除谐波电流的幅值大小相等,相位相差180°,从而可以相互抵消,使电网电流只含基波分量。这种滤波器能对频率和幅值都变化的谐波进行跟踪补偿,滤波特性不受系统阻抗的影响,可消除与系统阻抗或负载发生谐振的危险。另外,此装置不仅能补偿无功和各次谐波,还可抑制闪变,具有高度可控性和快速响应性。它是当前亳州干式变压器和谐波治理领域重要的研究发展方向。

  这里介绍一种采用有源滤波器进行亳州干式变压器和谐波治理的方案,适合在谐波严重的工况下使用。此方案其实就是在原来FC+TCR的基础上,增加一有源滤波器。具体实现方法为,将一变压器的原边串联接在电力系统和谐波源之间,副边接有源滤波器的输出部分。设计的初衷是,希望基波电流可以从变压器的原边流过,而谐波电流被隔离,亳州干式变压器装置中的亳州干式变压器和电抗器串联的支路为被隔离起来的谐波提供通路,从而达到滤除谐波的目的。根据变压器的工作原理,要满足上述要求,就需要检测变压器原边电流中的基波分量,然后采用有源逆变的方法跟踪此基波分量,并将此基波分量注入变压器的副边,从而补偿变压器原边基波电流所产生的基波磁通,使得变压器对原边基波电流呈现低阻抗,而对于原边谐波电流呈现高阻抗。可见,为了在变压器的副边产生一个与原边基波电流大小成比例、方向相反的电流,就必须准确地从电网电流中检测出基波电流,即需要有基波电流检测部分,这也是此有源滤波器的关键部分。另外此装置还要有功率放大部分,它由滞环控制、PWM驱动和逆变器组成,将检测到的原边基波电流经转换作为给定信号,采用滞环电流控制使其能够跟踪原边基波电流。从以上分析可见,该方案只需检测、跟踪基波电流,补偿基波磁通,性能比较稳定,电路结构也较简单,易于在工程中实现。

  从本质上讲,APF可看作一个大容量的谐波电流发生装置。通过对电网中的畸变波形实时跟踪补偿,可使任意频率、任意幅值和相位的谐波都能被滤除,并使无功功率得到完全补偿。其中,如何实时准确地检测无功电流和谐波电流,并将此信号作为有源滤波的控制信号,是同时实现亳州干式变压器和谐波治理的关键问题。为了使滤波器有较好的信号跟踪效果,有人提出运用自适应预测原理,实验证明,该方法效果显著,可达到预期目的。

  有源滤波器在我国已开始挂网运行,但还需要解决一些问题。比如:在大容量应用中,有源滤波器逆变器的容量如何最小化;有源滤波器在负载动态过程条件下如何实现自适应调节;在严重畸变的不对称电网及负载下如何提高适应性等。现阶段有源滤波器研究和应用的一个显著特征是混合型有源滤波器,即将有源滤波器和无源滤波器相结合。有源部分相当于一个谐波隔离器既能阻止负载的谐波电流进入电网,又能防止电网的谐波电压影响负载,而电网公共连接点上其它负荷的谐波电流则流入无源滤波器。这样可以同时发挥两者的优点达到良好的补偿目的。混合型有源滤波器好处是,逆变器只需承担谐波电流和谐波电压而极大地降低了有源部分的容量非常适合于大功率谐波负载的补偿。

希拓电气有源电力滤波装置(APF)适用于380V-660V电压系统,是谐波治理的解决方案。该装置采用了先进的动态实时跟踪补偿方式消除电网谐波,通过实时检测负载的谐波和无功分量,采用PWM变换技术,将与谐波和无功分量大小相等,方向相反的电流注入供配电系统中。实现抑制谐波,动态补偿无功的功能。
